Eigenschaften

Technische Daten

Produktionskapazität: 800~2000

Leistung: 1,5 kW

Gewicht: 1500 kg

Schweißgeschwindigkeit: 1250–2000 Stück/Min., 800–1800 Stück/Min

Elektronisches Kontrollsystem: SPS (XINJE XC3-42R-E)

Touch Screen Größe: 10,1"

VF-Wechselrichter: XINJE VB5-21P5, 220 V, 1,5 kW

Anwendbare Stromversorgung: Wechselstrom 380 V, 50 Hz, 3-phasig

Schweißstromversorgung: Gleichstrom 490–530 V

Schweißstrom: 1000-2000A (Sekundärseite)

Nennleistung: 8kW

Maximale Kraft: 20 kW

Druckluft: ≥ 0,4–0,8 MPa

Wasserdruck abkühlen: 0.1-0.2Mpa

Abmessungen: 2650 x 900 x 2000 mm

Hervorheben:

Vollautomatischer Spulennagelkollator

1.5KW Power Coil Nagelmachmaschine

PLC-Steuerung Nagelkollator Maschine

Grundinformation

Herkunftsort: Jiangsu, China

Markenname: DURA

Zahlung und Versand AGB

Galerie

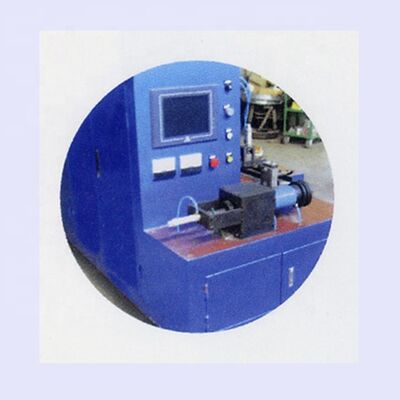

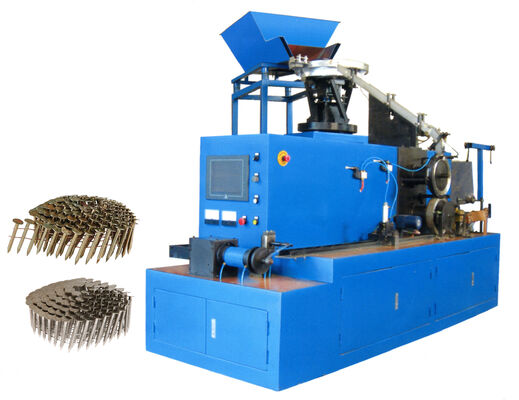

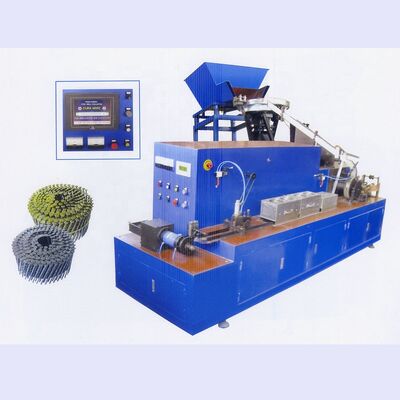

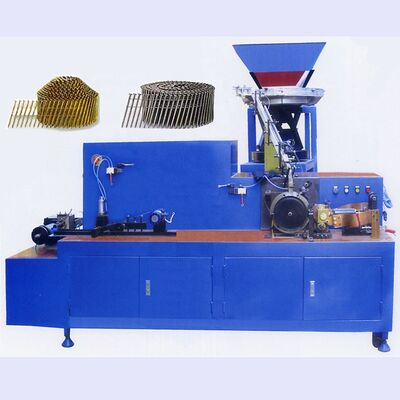

Vollautomatischer Nagelkollator mit 1,5 kW Leistung und PLC-Steuerung für eine effiziente Nagelproduktion

Produkt-Beschreibung

Maschine zum Spulen-Nagelkollatoren

Fortgeschrittene automatische Schweißgeräte für eine effiziente Spulennagelproduktion, mit unserer neuesten Technologie der dritten Generation mit kontinuierlichen Verbesserungen basierend auf Nutzerfeedback und technischer Expertise.

Betriebsprozess

Unordnete Drahtnageln oder Dachnageln werden in den vibrierenden Fütterer eingespeist, wo sie sich entlang des Spiraleingangs ausrichten und durch eine nach unten gerichtete Rille zu den Schweißrädern gelangen.Zwei Kupferdrähte werden mit einem genauen Winkel von 15° bis 16° an den Nägeln geschweißtDie geschweißten Nägel werden anschließend auf eine bestimmte Länge geschwoben und geschnitten, so daß entweder flache oder kegelförmige Spulen entstehen.

Eine optionale rostfeste Acrylharz-/Lacke-Dippen- und Trocknungseinheit kann zwischen Schweiß- und Wicklungsprozessen integriert werden.

Technische Spezifikationen - Muster CNC-N3

Modell	CNC-N3	Anwendbare Nägelarten	Spangen aus gewöhnlichem Draht mit glattem, ringförmigem, verdrehten Schaft
Anwendbare Nagelgrößen	Ø1,8-2,5 mm/25-75 mm Ø2,7-4,0 mm/75-100 mm	Kapazität	1250 bis 2000 Stück/min 800 bis 1800 Stück/min
Elektronische Steuerung	PLC: XINJE XC3-42R-E	Berührungsschirm	XINJE, 10,1"
Spezifikationen der Spule	Winkel: 15° bis 16° Nägel pro Spirale: 200 bis 400 Schweißdrähte: Kupfer überzogenes Stahldraht	VF-Wechselrichter	XINJE VB5-21P5, 220V, 1,5 kW
Anwendbare Stromversorgung	AC 380V, 50Hz, dreiphasig (andere auf Anfrage erhältlich)	MCU	AT89C52 (ATMEL, USA)
Schweißstromversorgung	Gleichspannung 490-530 V	Druckluft	≥ 0,4-0,8Mpa
Schweißstrom	1000-2000A (Sekundärseite)	Kühlwasser	Druck: 0,1-0,2Mpa
Nennleistung	8 kW	Nettogewicht	Ungefähr 1500 kg.
Maximalleistung	20 kW	Abmessungen	2650 x 900 x 2000 mm

Technische Spezifikationen - Muster CNC-N4

Modell	CNC-N4	Anwendbare Nägelarten	Spangen aus Draht, mit glatter, ringförmiger, verdrehter (Spiralfaden) Stange
Anwendbare Nagelgrößen	Ø1,8-2,5 mm/25-75 mm Ø2,7-4,0 mm/75-100 mm	Kapazität	1250 bis 2000 Stück/min 800 bis 1800 Stück/min
Elektronische Steuerung	PLC: XINJE XC3-42R-E	Berührungsschirm	XINJE, 10,1"
Spezifikationen der Spule	Winkel: 15° bis 16° Nägel pro Spirale: 200 bis 400 Schweißdrähte: Kupfer überzogenes Stahldraht	VF-Wechselrichter	XINJE VB5-21P5, 220V, 1,5 kW
Anwendbare Stromversorgung	AC 380V, 50Hz, dreiphasig (andere auf Anfrage erhältlich)	HF-Spotschweißsteuerung	Geschäftsjahr 2000
Schweißstrom	Max. 100-1000A (Sekundärseite)	Druckluft	≥ 0,4-0,8Mpa
Nennleistung	20 KVA	Kühlwasser	Druck: 0,1-0,2Mpa
Maximalleistung	40 KVA	Nettogewicht	Ungefähr 1500 kg.
Hauptmotor	0.75 kW	Abmessungen	3000 x 900 x 2000 mm

Technische Anmerkungen

(1) Viele chinesische Anwender bevorzugen einen Winkel von 15,5°, um fertige Spulennagel an Luftpistolen mit 15° oder 16° anzupassen, andernfalls muss ein zusätzliches SS-Nagelhalterrad separat bestellt werden.

(2) Empfohlene Spezifikationen für Schweißdraht für gewöhnliche Spulennagel: Kupferbeschichtete Schweißdrahte mit einem Durchmesser von 0,6-0,8 mm, Toleranz von +0,01/-0,02 mm, Zugfestigkeit 300-365 Mpa, Dehnung ≥ 12%.Edelstahl Spulen Nägel erfordern Edelstahl Schweißdrähte.

Dienstleistungen für den Kundendienst

Dienstleistungen vor dem Verkauf

Unterstützung bei Untersuchungen und Beratungen
Unterstützung der Probenprüfung
Möglichkeiten zur Fabrikbesichtigung

Dienstleistungen nach dem Verkauf

Maschineninstallationsschulung
Maschinenbetriebsausbildung
Unterstützung des ausländischen Ingenieursdienstes
